Modifikovaná RFID brána

rfid-brana-na-miru-184.2007302874
Složení RFID brány:
  • RFID reader (zaznamenávací jednotka)
  • RFID antény (čtecí jednotka)
  • RFID kabeláž k anténám a readeru
  • I/O Interface box pro připojení čidel, majáku aj.
  • Signalizační maják
  • Optická čidla pro určení směru pohybu
  • Hliníkové profily pro sloupy a kotvení
  • Drobný elektromontážní materiál

Více informací níže v popisu
Frekvence: UHF,
Použitelná odvětví: Výroba, Automotive, Vlákna, papír a obaly, Ropa a plyn, IT a elektronika, Komunikační technologie, Stavby a těžba, Řízení provozu, Železnice, Logistika a RTI Operation, Zdravotnictví,
Povrch: Všechny povrchy, Kov, Plast, Karton, Sklo,
Poptávka produktu

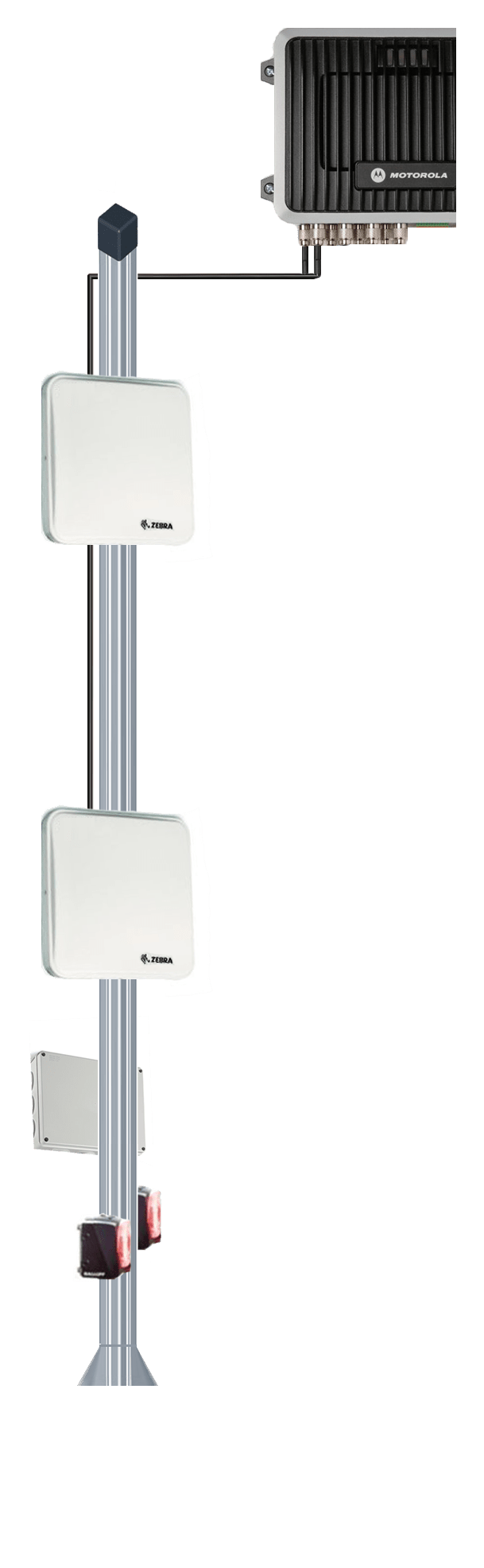

RFID 2
RFID (radiofrekvenční identifikace) je obecně užívaný pojem pro technologii využívající rádiové vlny k automatické identifikaci jednotlivého zboží.
Existuje několik metod k jednoznačné identifikaci využívající RFID, ale nejběžnější je uchování EPC kódu spolu se sériovým číslem a dalšími důležitými údaji, které umožní rozpoznání a dohledání konkrétního produktu nebo jeho načtení právě v RFID bráně.

Celá informace je uložena na mikročipu, který je připojen k anténě a zalitý do substrátu. Dohromady tyto složky tvoří tzv. RFID tag , který je schopen uloženou informaci vyslat do čtečky. Ta přemění vyslané rádiové vlny přijaté z RFID tagu na formu, která může být dále zpracována. RFID tag může mít podobu Smart label, etikety vhodné k dalšímu potisku nebo formu pouzdra různých tvarů, velikostí a materiálů nebo tvar Hard tagu, v pouzdrech různých tvarů, velikostí a materiálů. Tyto tagy jsou předpokladem pro označení palety, produktu, majetku nebo jiného snímaného objektu.

Hlavní součástí modifikovatelné RFID brány je zaznamenávací jednotka (RFID reader), která zpracovává data z RFID tagu jenž jsou čtena anténami na dané RFID bráně. Tento reader (vysílač) periodicky vysílá pulsy do okolí. Pokud se v blízkosti objeví pasivní RFID čip, nabije tímto signálem jeho napájecí kondenzátor a dostane z něj odpověď v podobě informace z čipu tagu. Celý čtecí cyklus je řízen spouštěním čtení pomocí pohybových čidel, která jsou umístěna ve spodní části brány.

Reader je propojen s RFID anténami pomocí RF kabeláže LMR 195, která dosahuje délky maximálně 10 metrů z důvodu přenositelnosti informace.

Umístění antén může být modifikováno v závislosti na aplikaci, běžné použití v bráně je 4 antény, 2 na každé straně brány. Maximální šířka modifikovatelné RFID brány je 5-6 metrů.

Pohybová čidla v sestavě 2 jednotek pak určují směr pohybu daného objektu (palety, krabice, přepravky) pomocí logiky zastínění 1;2 vjezd, 2;1 výjezd. Díky těmto informacím dostane SW aplikace nainstalována na serveru nebo lokálním PC představu o pohybu daného tagu ať už dovnitř nebo ven.

RFID technologie nevznikla se záměrem nahradit čárové kódy, ale rozšířit již zavedený systém o nové příležitosti a možnosti. V celé řadě aplikací je proto nejvýhodnější využit kombinace obou těchto technologií.
