Etiketovací zařízení pro označování EUR palet ze dvou stran na válečkové dráze

Etiketovací zařízení pro označování EUR palet ze dvou stran na válečkové dráze
Společnost Procter & Gamble Rakona, významná mezinárodní společnost a největší výrobce pracích a čistících prostředků v Evropě, oslovila firmu EPRIN s požadavkem na automatizaci finální části výrobního procesu. Úkolem bylo vyřešit označování EUR palet, které jsou naložené krabicemi s hotovými výrobky a ovinuté smrštitelnou fólií, samolepicí etiketou formátu A5. Specifikem zadání bylo označení palety ze dvou stran, čelní a boční.


Popis řešení

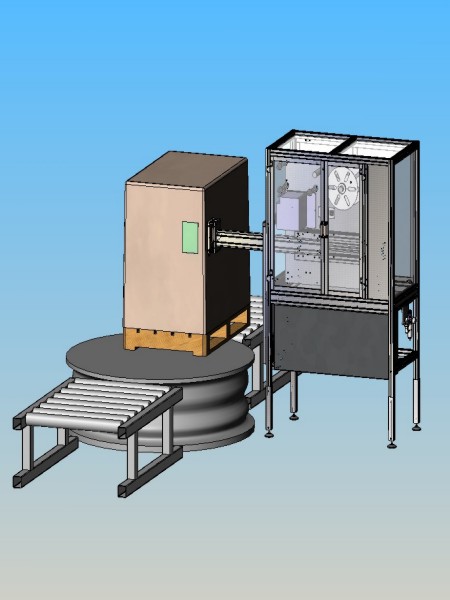

Společnost EPRIN navrhla řešení při kterém označení palety provede jeden stroj. Zařízení sestává z tiskárny – tiskne etiketu, aplikátoru – nalepí etiketu na paletu, snímače čárového kódu – kontrola dat etikety a komunikační jednotky – řízení.

Prací prášky naložené na paletě a ovinuté smrštitelnou fólií jsou unášeny na dopravníku výrobní linky do místa označení. Zde se paleta pozastaví. Na tiskárně, integrované do zařízení, se vytiskne etiketa s údaji o paletě a naložených výrobcích a okamžitě je aplikátorem nanesena na paletu z čelní strany. Pak se rameno aplikátoru posune po vnitřním lineárním vedení, otočí se do pravého úhlu a označí paletu i z boční strany. Okamžitě po označení jsou obě etikety přečteny vestavěným snímačem čárového kódu. Tím je zajištěna 100% kontrola označení palety, čitelnosti etikety a údajů na etiketě.

V případě, že načtená data neodpovídají údajům v řídícím PC, zopakuje se celý krok aplikace a verifikace etikety. Data pro tisk etikety se generují z řídící aplikace společnosti EPRIN, která je spuštěna na řídícím PC a část zadává obsluha ručně. Obvykle se tak děje při zahájení výroby nebo její změně. Pak už zařízení pracuje zcela samostatně - tiskne etikety s textem a čárovým kódem v návaznosti na řídící systém výroby a nanáší je na palety.

Po označení je paleta odebrána a převezena do skladu. Spokojenost zákazníka s etiketovacím zařízením dokládá fakt, že firma EPRIN dodala do výrobního závodu Procter & Gamble Rakona zařízení celkem pro 8 výrobních linek.


Technické údaje

  • Rozměr etiket: 148 x 210mm (A5)
  • Výrobek: Balení výrobků na paletách EUR
  • Integrace: Výměna signálů s řídícím PLC výrobní linky, řídící software Labeling system, ON-LINE tisk etiket.
  • Výkon: 90 ks/hod


Přínosy pro zákazníka

  • Řízení pracoviště v reálném čase
  • Zpětná dosledovatelnost (traceability) materiálů použitých pro výrobu v souladu s nařízením ES 178/2002
  • Úspora času při označování
  • Úspora materiálu – tiskne se pouze potřebný počet etiket
  • Přesná aplikace etikety
  • Začlenění do plně automatizovaného provozu


Použitý hardware a software

  • lineární vedení
  • komunikační jednotka MX s rozhraním RS 485
  • řídící aplikace Eprin „Labeling System“
Spotřební materiál: Reflexní papír
