Systém plně automatického značení distribučních balení čárovým kódem

Většina výrobních závodů a firem, které se zabývají sériovou výrobou expeduje své produkty v přepravních, tzv. distribičních, baleních. Ve velkých firmách jsou výrobky baleny automaticky v balicích strojích, které navazují na výrobní linky.

Společnost EPRIN vyvinula aplikaci pro označení distribučních balení, kterou lze plně integrovat do balicího stroje. Každá krabice s výrobky je okamžitě po zabalení označena etiketou s textem a čárovým kódem, která obsahuje číslo balení, údaje o výrobě a výrobku a samozřejmě i datum a čas výroby.


Přínosy pro zákazníka

  • Úspora materiálu – tiskne se pouze potřebný počet etiket
  • Úspora času při označování
  • Eliminace náhodných chyb při označování distribučních balení
  • Okamžité informace o výrobcích a jejich umístění
  • Zpětná dosledovatelnost (traceability) pohybu výrobků
  • Balení jsou připravena pro rychlou integraci do skladového hospodářství
  • Přehled výroby za směnu
  • Nezávislost na počítačové síti v průběhu činnosti aplikace
Aplikace je plně integrována do originální balicí věže zákazníka pomocí rozvaděče EPRIN. Ten zajišťuje řízení aplikace moduly ADAM a napájení pro použitý hardware a komunikaci.

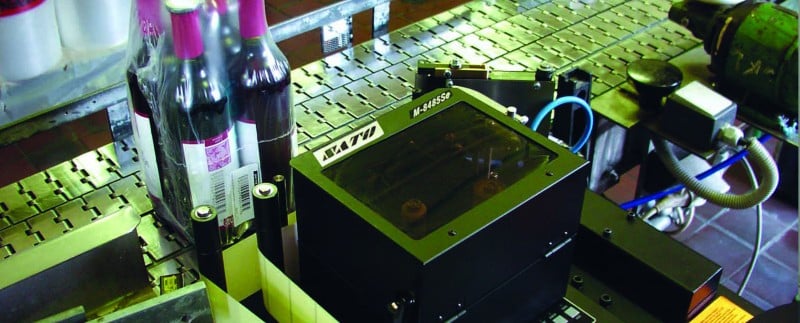

Tiskárna etiket, aplikátor a snímač čárového kódu jsou namontovány uvnitř balicí věže, kde v průběhu balení výrobků opatří vzniklou krabici (distribuční balení) etiketou s údaji o výrobku a výrobě, časem a datem výroby a unikátním číslem balení.

Výrobky, které sjíždějí z výrobní linky se automaticky ukládají do krabice připravené v balicí věži. V průběhu jejího plnění se vytiskne etiketa a aplikátor ji nalepí na krabici. Po aplikaci jsou údaje z etikety přečteny integrovaným snímačem čárového kódu a ověřeny řídícím modulem ADAM 6500.

Pokud data odpovídají postupuje označená krabice dále po lince. Jestliže nesouhlasí nebo chybí (čárový kód) proběhne opakovaný tisk etikety a její aplikace.

Celý proces tisku, aplikace a ověření etikety je řízen moduly ADAM v součinnosti s řídícím PLC (Programmable Logic Controller) pomocí signálů přes linky RS485, RS232 a síť LAN. Současně se ověřuje poloha pístu aplikátoru v jednotlivých fázích a stav tiskárny. V případě, že dojde k chybovému stavu aplikátoru nebo tiskárny, nebo v tiskárně dochází karbonová páska je upozorněna obsluha světelnou signalizací.

Data potřebná pro tisk etiket přejímá modul ADAM ze sdílených adresářů a XML souborů SCADA systému. Po zapnutí modulu se z jeho paměťové karty načtou základní konfigurační parametry, tj. číslo pracoviště, adresa ke sdílenému adresáři s údaji o výrobě a adresa časového serveru, s nímž modul synchronizuje datum a čas. Proběhne test komunikace a kontrola polohy aplikačního pístu. Pak může být zahájen tisk a aplikace etiket.

Obrovskou výhodou této aplikace je její nezávislost na počítačové síti. Díky tomu, že všechny potřebné údaje jsou uloženy na paměťové kartě, včetně údajů o aktuální výrobě, může aplikace pokračovat v činnosti i při výpadku počítačové sítě a nezdržuje výrobu.

Technické údaje

Mikrokontroler ADAM 6500: Windows CE.NET 4.2, web server, CompactFlash® slot, Flash disk 16 MB, RTC a watchdog, 3 x RS-232, 2 x RS-485
Komunikační rozhraní: LAN - protokol TCP/IP, RS232
Výměna dat: Sdílené soubory ve formátu XML


Použitý hardware a software

  • Moduly ADAM 6500 a 4055
  • Softwarové vybavení Eprin
