Přesná na milimetr! Výrobní linka pro automatickou aplikaci, skládání a balení gramofonových desek

Canada

Světová jednička ve výrobě vinylových desek nám v Kanadě svěřila projekt pro Precision Record Pressing. Jedná se o společný podnik české společnosti a světové jedničky GZ Media, a kanadské Isotope Music, největšího kanadského velkoobchodního prodejce hudby.

Proč? 57 000 kusů gramofonových desek denně! Jeden kus každé 1,5 sekundy!

Roční kapacita produkce bude dosahovat téměř 4 miliony desek, přičemž velkou výhodou společnosti je její flexibilita ve zpracování zakázek, které se mohou pohybovat od stovek kusů, tedy téměř sběratelských záležitostí, až po statisícová vydání. A díky naší aplikaci zvyšují produkci!



580b57fcd9996e24bc43c4f9 VIDEO ZDE 580b57fcd9996e24bc43c4f9



Proč se rozhodnout pro inteligentní automatizaci

  • Zvýšení produktivity práce bez nároků na lidské zdroje.
  • Snížení chybovosti.
  • Flexibilní a pružná reakce na zadání procesu.
  • Rychlá návratnost investic.
  • Lepší kvalita finálních výrobků.
automaticka-aplikace-baleni

Stanovené cíle

  • Automatizace výrobní linky a inovace v podniku související s průmyslem 4.0.
  • Vybudování plně samostatné linky.
  • Zefektivnění výroby a maximalizace produktivity.
  • Snížení chybovosti lidské obsluhy a zvýšení bezpečnosti.
  • Snížení odpadovosti a provozních nákladů linky.

Co bylo opravdovou výzvou

  • Aplikace inkjetu na desky s rozměry od 3 mm do 5 mm.
  • Manipulace desek z výrobního dopravníku na dopravník s balící linkou.
  • Aplikační a balící kapacita 40 kusů za 1 minutu.
  • Kontrola přítomnosti v jednotlivých krocích výroby balení.
  • Variabilita různých druhů výrobků.
  • El. normy a značení kabeláže pro Kanadu TN-S/3FN–208 V/60Hz/40A

Jak naše řešení funguje?

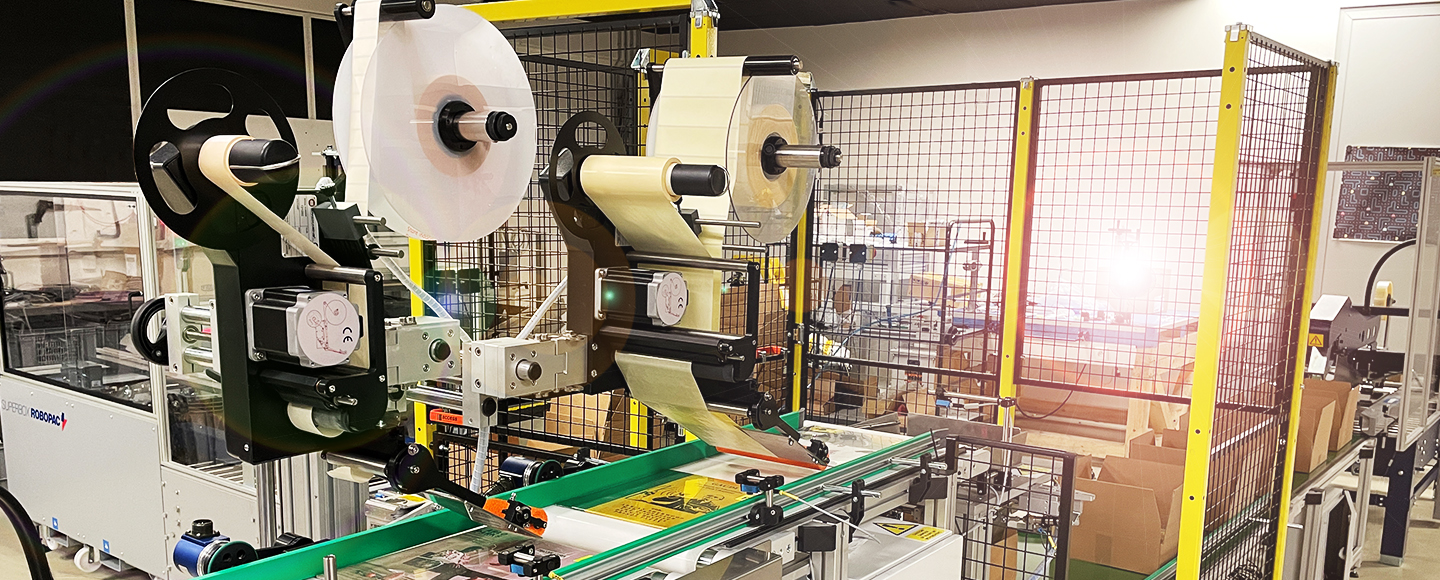

Výrobní aplikační linka se skládá z několika samostatných na sebe navazujících částí. Hlavním cílem je dle potřeby aplikovat etikety, nanášet správná data inkjetem a produkty balit do automaticky připravených kartonových krabic. Výstupem výrobní aplikační linky je pak připravené zalepené kartonové balení s požadovaným počtem gramofonových desek.


GZ-Media-1
GZ-Media-2
Výkonným vstupním bodem je váha s vyřazovacím pístem, která rozeznává správnost produktu +/- 5 g a obsahuje celkem dopravníky pro ustálení a transfer z fóliovačky, vážící dopravník a dopravník pro vyřazení produktů. Produkt je vyřazen v případě, že neodpovídá nastavená váha dle typu produkce, nebo pokud je linka zastavena.

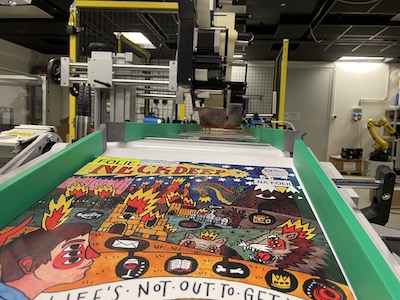

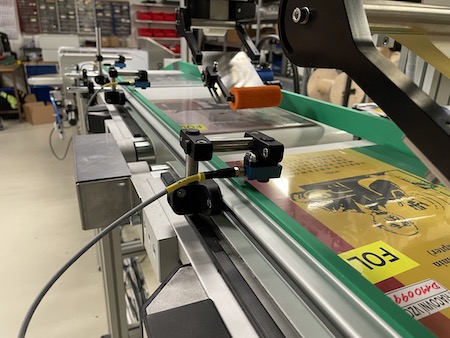

Linka je osazena jednotkou s inkjetem a dvěma aplikátory etiket. Z důvodů zástavby, taktu a možné váhy krabice je veškeré řízení jednotky následného dávkovače a točny krabice řešeno pomocí pneumatických prvků. Umístění prázdné a vysunutí plné krabice je realizováno také pomocí pneumatických válců, a to s potřebným zdvihem.

GZ-Media-3
GZ-Media-4

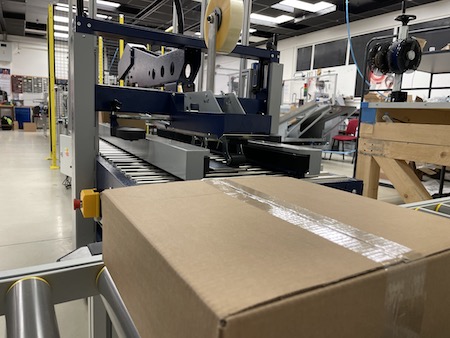

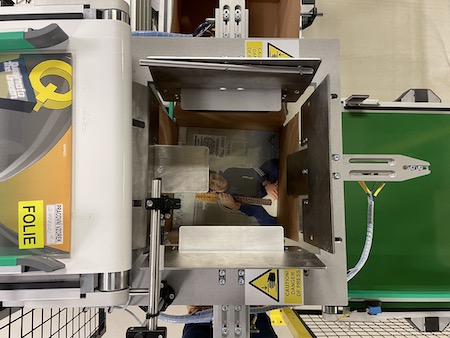

Umístění prázdné krabice je závislé na automatu na skladání a lepení krabic, který automaticky skládá, zalepuje a připravuje krabice pro jejich naplnění. Tento stroj je vybaven zásobníkem na 100 ks kartonových krabic (před složením) a automaticky skládá a zalepuje krabice se čtyčmi klopami. Po vysunutí naplněné krabice je přes dopravník přivedena k lepičce krabic, která automaticky krabici uzavře a její horní část zalepí zákaznickou páskou. Výsledné balení/krabice je tak připraveno k dalším krokům procesu logistiky nebo pro robotickou manipulaci na palety za výrobní linkou.


Vyrobni-linka-GZ-cisla2

Řešení v číslech

  • 2400 ks je maximální počet desek za hodinu
  • 600 mm šíře většiny dopravníkového systému
  • Aplikace na produkty 3 - 5 mm výšky
  • 0,9 mm přesnost aplikace etiket
  • 11 x 4 metry plocha výrobní linky

Každá naše práce a aplikace je spojena s určitou výzvou a potenciální příležitostí, bez ohledu na manipulační aplikaci je naším cílem navrhnout efektivní řešení pro zvýšení výrobní produktivity.

Rádi se s Vámi podělíme o své zkušenosti z výrobních procesů pro řešení automatizace a ukážeme vám, jaké jsou příležitosti ke zlepšení.

Inspirujte se i vy! Máme více než 30 let zkušeností s automatizací, digitalizací a robotizací.
