Systém pro lokalizaci v reálném čase

RTLS lokalizace je řešení pro přesný monitoring pohybu čipů v definovaném prostoru a v reálném čase.
Námi dodávané lokalizační řešení společnosti Sewio Networks pomáhá zlepšit viditelnost nejen výrobních procesů, objevit slabá místa, zrychlit operace a zefektivnit klíčové procesy.

Svojí podstatou doplňuje systém GPS a lze jej dokonale využít a nasadit uvnitř a vně budov, výrobních hal nebo v jiných prostorách.

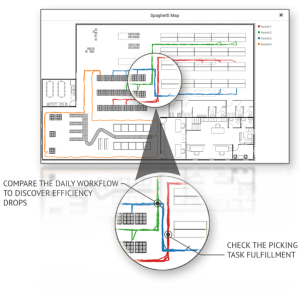

RTLS_Studio_3

Hlavní výhody RTLS lokalizace

  • Dokonalá přesnost sledování objektů až na 30 cm
  • Baterie v aktivním tagu vydrží až 5 let
  • Pozici lze sledovat i ve 3D zobrazení v osách X, Y, Z
  • Páteřní systém kotev je jednoduše napájen přes PoE
  • Rozšiřitelnost systému pouhým připojením dalších kotev


Jak RTLS lokalizace funguje?

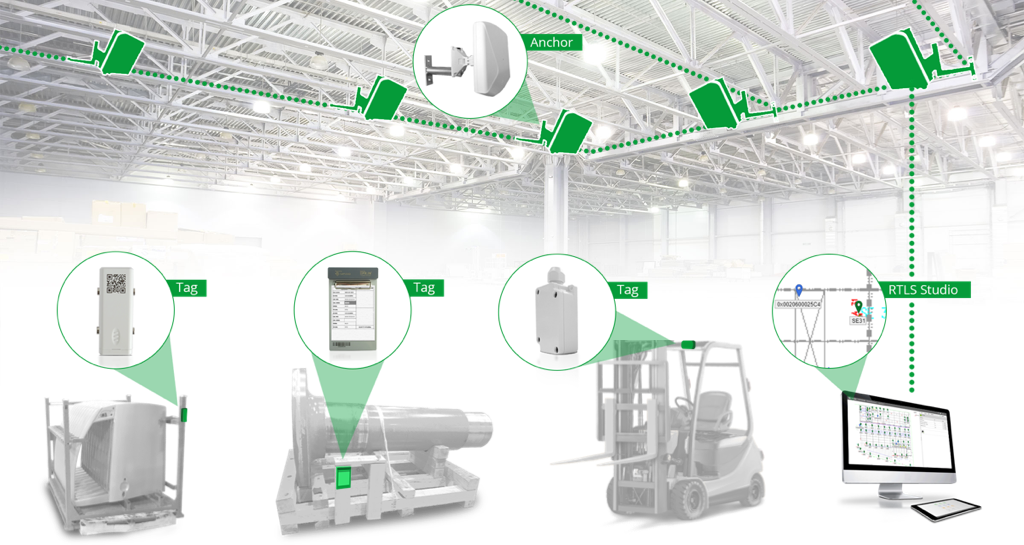

RTLS_Infrastruktura_1
Důležitým prvkem lokalizačního řešení je sada antén (tzv. kotvy), které jsou v prostoru 3-7 metrů nad zemí rozmístěny do mřížky v max. vzdálenosti 20 x 20 metrů a tvoří páteřní komunikační systém pro komunikaci s aktivními čipy (tzv. tagy) a pro přenos dat o jeho pozici. Kotvy mají přiděleny jednotlivé IP adresy a díky tomu je jejich konfigurace přehledná a vysoce efektivní přes SW nástroje z kanceláře.

Přes tyto nástroje je také kontrolována konfigurace čipů anebo jejich případná SW údržba zajišťující lepší funkcionalitu. Správné nastavení kotev a čipů má obrovský význam na výkonnost celého lokalizačního systému.

Infrastruktura a hardware

K lokalizaci objektů přes RTLS platformu jsou používána hardwarová zařízení, která shromažďují signály UWB a přenášejí je na server RTLS, kde je pozice vypočítávána vyhodnocovacím nástrojem.

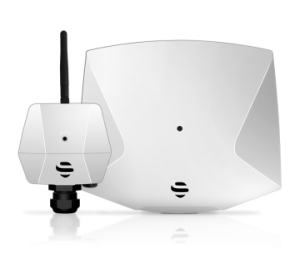

UWB-Anchors-5

V lokalizačním systému jsou kotvy elektronická zařízení, která detekují UWB pulzy emitované UWB tagy a předávají je lokalizačnímu serveru pro výpočet pozic tagů.

Náklady na lokalizační projekty UWB jsou nyní srovnatelné s RFID, Wi-Fi nebo BLE, a přesto poskytují bezkonkurenční přesnost, spolehlivost a škálovatelnost.

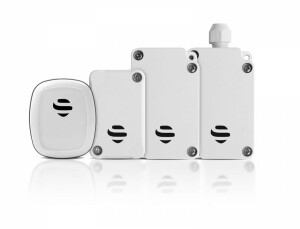

UWB-Tags-Main-Image-1200x915

Tagy jsou malá elektronická zařízení, která jsou připojena k objektům, které je potřeba sledovat. Tagy vysílají signály, které jsou přijímány kotvami a předávány na lokalizační server pro výpočet polohy tagu.

Tagy se používají pro sledování aktiv, sledování vozidel, analýzu materiálových toků, sledování pracovníků z bezpečnostních důvodů a další.
Real-time-Location-Status-v1-600x418

Software

Celý lokalizační systém je podpořen integrovanou SW aplikací RTLS Studio. Součástí této aplikace, která je určená pro instalaci na server, jsou nástroje pro správu a vizualizaci pohybu čipů, analytické nástroje ale také programátorské nástroje pro snadnou integraci vašeho nadřazeného systému.
RTLS_Studio_2

RTLS Studio je softwarový balíček, který umožňuje hladkou instalaci, nasazení, údržbu a kontrolu platformy pro lokalizaci.

RTLS Studio je dodáváno formou licencí k prvkům objednaného lokalizačního řešení na 1 anténu, 1 licence.

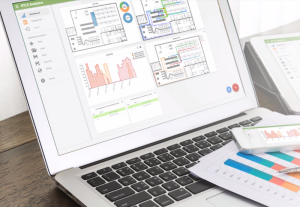

SAGE_Analytics_2

SAGE Analytics je revoluční softwarová služba součástí RTLS Studia poskytující důležitá fakta a relevantní informace o pohybu ve vašem zařízení.

Nástroj je jednoduše přístupný, vše v jednom kompaktním řídicím panelu, který vám pomůže zlepšit viditelnost procesů, objevit slabá místa, vyhodnotit rychlosti, historické trasy urychlit logistiku, urychlit operace a zefektivnit klíčové procesy.

Vývoj a úpravy

V oblasti hardware poskytujeme široké možnosti v návrhu krytu tagu pomocí 3D modelace a 3D tiskáren, kdy je kryt tagu zvolen zákazníkem. Nejčastěji jsou však vybírány standardní kryty z nabídky výrobce.

Možnosti a úpravy hardware či nebo software jsou závislé na každém projektu individuálně.

Software je možné pomocí nástrojů HTTP API s Websocket nebo Rest rozhraní napojit na naši nebo zákaznickou aplikaci.

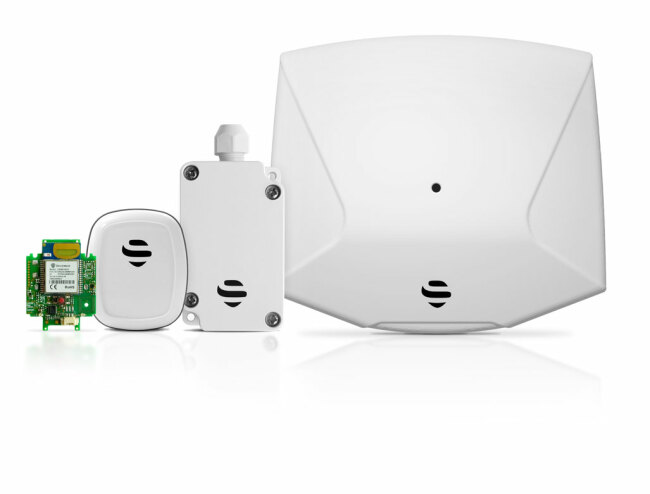

Sewio-UWB-RTLS-Anchors-and-Tags
